LV50—C系列磁补偿式电压传感器

一、简  介

    LV50—C系列霍尔电压传感器是应用霍尔效应和磁平衡原理研制所得的新一代电压传感器，能在电隔离条件下监测、监控直流、交流、脉冲……电压。

二、特  性

    1、应用霍尔效应的闭环（补偿）电流传感器

    2、符合UL94—V0标准的绝缘外壳

三、优  势

    出色的精度、良好的线性度、低温漂、最佳的反应时间、宽频带、无插入损耗、抗干扰能力强、电流过载能力

四、应  用

    交流变频调速、伺服电机牵引、直流电机牵引的静态转换、电池电源、不间断电源、开关电源、电焊机电源

五、使用原则

    对于电压测量，原边电流与被测电压的比一定要通过一个由用户选择的外部电阻R1确定，并串联在传感器原边回路上。

六、电参数

    产品型号：LV50—C

    原边额定有效值电流：10mA

    原边额定有效值电压：100V～1000V各档

    原边电流测量范围：0～±20mA

    副边额定有效值电流：50mA

    电源电压（±5%）：±12V_DC 或 ±15V_DC

    绝缘耐压（原副边之间）：50HZ，1分钟，3KV

    转换率：10000∶2000

    电流消耗：24mA

    测量总精度（25℃）：±0.8%F.S

    线性度：＜0.8%

    零点失调电流：±0.25mA

    温度漂移（0～＋70℃）：±0.35mA

    响应时间：＜20…100μs

    di／dt跟随精度：＞50A／μs

    频带宽度：DC…10KHz

    环境操作温度：－10℃～＋70℃

    环境贮存温度：－25℃～＋85℃

    原边线圈电阻：1900Ω

    副边线圈电阻：60Ω

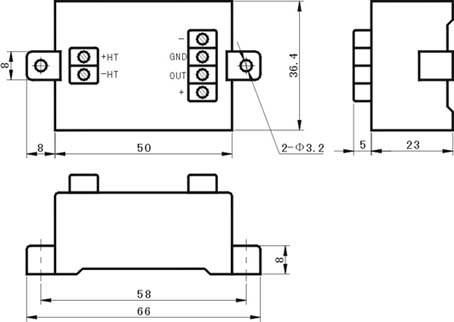

七、LV50—C系列闭环电压传感器外形尺寸图

    副边连接：

    ＋端：电源电压＋12V_DC…＋15V_DC

    M端：输出端（测量）

    －端：电源电压－12V_DC…－15V_DC

八、机械参数

    1、自然公差：±0.2mm

    2、原边紧固连接：2螺栓M3

    3、副边紧固连接：3管脚M3

    4、紧固点：2孔Φ3.2mm

九、使用说明

    1、在V_P被应用在端子＋HT上时，I_S是正向的

    2、原边导体温度不得超过80℃

    3、传感器模块必须按接线原理图的正确接线方法接线，将待测电压从模块输入端输入，即可从输出端测得电压大小（注：错误的接线可能导致模块的损坏）

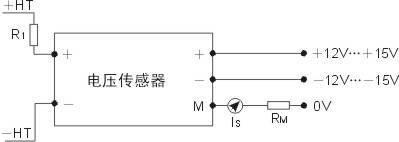

十、接线原理图
