CT5及CT5X系列交流互感器

一、原  理

    基于电磁互感隔离原理，按线性比例跟踪检测正弦波电流。

二、应  用

    1KVac及以下交流装置与系统集成工程；主回路与测量回路强弱电之间隔离采样；检测、监视、控制；动力起动过流过载保护

三、应用领域

    电子电度表、电量变送器、电测仪表、智能开关柜、数显面板表接口、电机保护器、电力监测、电信监控。作为数据采集中的强弱电隔离变换，抵抗共模和谐波干扰，阻断电流浪涌冲击

四、认  证

    生产基地通过国家军标GJB9001A—2001和GB／T19001—2000（ISO9001∶2000）质量体系和安全认证

五、安全事项

    1、S₁（S₂）与负载R_L开路将产生高压，有损人身、装置及互感线圈安全；不允许S₁（S₂）与负载R_L开路和接触不良；不允许在S₁（S₂）与负载R_L回路串接熔断器和自复式保险丝

    2、原边主回路母线温度不得超过80℃

    3、本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内

    4、主回路输入电压≤1KVac，更高电压取决于导线的绝缘

六、安全隔离（I₁／I₂／壳体）

    冲击电压：4KVp、1.2／50μs

    工频耐压：3KVac，1mA，1min

    阻燃性能：阻燃外壳和阻燃灌封树脂符合UL94—V0

    绝缘电阻：≥100mΩ，500Vdc

七、环境特性

    工作温度：－25℃～＋70℃

    储存温度：－40℃～＋80℃

    工作湿度：10～90%（无凝露）

    大气压力：860～1060mbar

    温度系数：≤50ppm／℃

八、技术数据

    产品型号：CT5—5A／2.5mA

    额定输入电流（I_1N）：AC5A

    额定输出电流（I_2N）：AC2.5mA

    测量精度：≤±0.1%F.S

    线性度：≤±0.1%

    相移角差：≤±5′

    二次过载能力：2×I_2N连续

    频率范围：40Hz～1KHz

    输出浪涌限制（S₁／S₂）：VR能力：65Vac、2.5A、20μs

产品型号	CT5—5A/2.5mA	CT5X—5A/2.5mA
测量孔径	Φ3.8mm	Φ5.4mm
额定一次电流I1N	AC 5A	AC 5A
额定二次电流I2N	AC 2.5mA	AC 2.5mA

九、外型尺寸图

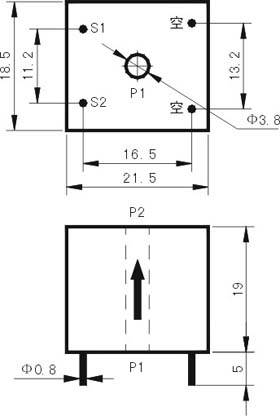

          CT5：

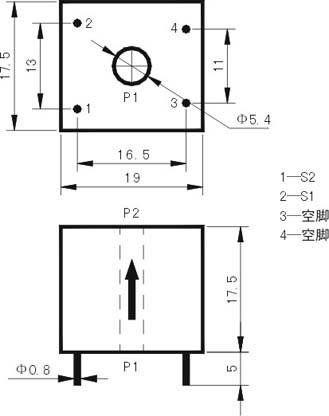

           CT5X：
