CT2及CT2W系列交流互感器
一、原 理
基于电磁互感隔离原理,按线性比例跟踪检测正弦波电流。
二、应 用
1KVac及以下交流装置与系统集成工程;主回路与测量回路强弱电之间隔离采样;检测、监视、控制;动力起动过流过载保护
三、应用领域
电子电度表、电量变送器、电测仪表、智能开关柜、数显面板表接口、电机保护器、电力监测、电信监控。作为数据采集中的强弱电隔离变换,抵抗共模和谐波干扰,阻断电流浪涌冲击
四、认 证
生产基地通过国家军标GJB9001A—2001和GB/T19001—2000(ISO9001∶2000)质量体系和安全认证
五、安全事项
1、S1(S2)与负载RL开路将产生高压,有损人身、装置及互感线圈安全;不允许S1(S2)与负载RL开路和接触不良;不允许在S1(S2)与负载RL回路串接熔断器和自复式保险丝
2、原边主回路母线温度不得超过80℃
3、本产品为户内使用环境,如需在户外使用,必须安装在避雨防水的机箱(柜)内
4、主回路输入电压≤1KVac,更高电压取决于导线的绝缘
六、安全隔离(I1/I2/壳体)
冲击电压:4KVp、1.2/50μs
工频耐压:3KVac,1mA,1min
阻燃性能:阻燃外壳和阻燃灌封树脂符合UL94—V0
绝缘电阻:≥100mΩ,500Vdc
七、环境特性
工作温度:-25℃~+70℃
储存温度:-40℃~+80℃
工作湿度:10~90%(无凝露)
大气压力:860~1060mbar
温度系数:≤50ppm/℃
八、技术数据
产品型号:CT2—20A~100A/10mA~50mA
额定输入电流(I1N):AC20A~100A
额定输出电流(I2N):AC10mA~50mA
测量精度:≤±0.1%F.S
线性度:≤±0.1%
相移角差:≤±5′
二次过载能力:1×I2N连续,2×I2N5分钟
频率范围:40Hz~1KHz
输出浪涌限制(S1/S2):VR能力:65Vac、2.5A、20μs
产品型号 |
CT2—20A/10mA |
CT2—50A/25mA |
CT2—80A/40mA |
CT2—100A/50mA |
CT2W—25A/12.5mA |
测量孔径 |
Φ8mm |
Φ8mm |
Φ8mm |
Φ8mm |
Φ6mm |
额定一次电流I1N |
AC 20A |
AC 50A |
AC 80A |
AC 100A |
AC 25A |
额定二次电流I2N |
AC 10mA |
AC 25mA |
AC 40mA |
AC 50mA |
AC 12.5mA |
九、外型尺寸图

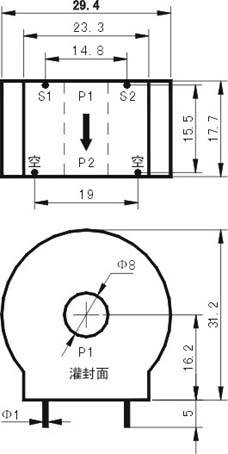

CT2:
CT2W:
