CT12系列交流互感器
一、原 理
基于电磁互感隔离原理,按线性比例跟踪检测正弦波电流。
二、应 用
1KVac及以下交流装置与系统集成工程;主回路与测量回路强弱电之间隔离采样;检测、监视、控制;动力起动过流过载保护
三、认 证
生产基地通过国家军标GJB9001A—2001和GB/T19001—2000(ISO9001∶2000)质量体系和安全认证
四、安全事项
1、S1(S2)与负载RL开路将产生高压,有损人身、装置及互感线圈安全;不允许S1(S2)与负载RL开路和接触不良;不允许在S1(S2)与负载RL回路串接熔断器和自复式保险丝
2、原边主回路母线温度不得超过80℃
3、本产品为户内使用环境,如需在户外使用,必须安装在避雨防水的机箱(柜)内
4、主回路输入电压≤1KVac,更高电压取决于导线的绝缘
五、安全隔离(I1/I2/壳体)
冲击电压:4KVp、1.2/50μs
工频耐压:3KVac,1mA,1min
绝缘电阻:≥100mΩ,500Vdc
六、环境特性
工作温度:-25℃~+70℃
储存温度:-40℃~+80℃
工作湿度:10~90%(无凝露)
大气压力:860~1060mbar
温度系数:≤50ppm/℃
七、订货数据
端子台联接KF—8500
软导线联接BVR—2×0.3mm2
屏蔽线联接RVVP—2×0.3mm2
八、技术数据
产品型号:CT9—10A~200A/10mA~200mA
额定输入电流(I1N):AC10A~200A
额定输出电流(I2N):AC10mA~200mA
连续检测长通状态参数:1IN×1测量范围
匝比:1∶1000或1∶2000
测量精度:0.5%F.S
线性度:0.2(满量程相对值)
相移角差:±20′max(50Hz)
输出过载能力(I2N×倍数):1.5倍连续,2倍30min
频率范围:40Hz~1KHz
输出浪涌限制(S1/S2):VR能力:65Vac、2.5A、20μs
选 型
数 据
订 货
型 号 |
主回路
母线孔径
(mm) |
连续检测与监控长通状态参数 |
动力起动过流过载瞬通状态参数 |
额 定 值 |
最 大 值 |
输入电流
(I1n) |
输出电流
(I2n) |
R采样法 |
输入电流
(I1m) |
输出电流
(I2m) |
R采样法 |
采样电压 |
采样电阻 |
采样电压 |
采样电阻 |
CT12—10A/10mA |
Φ12 |
10A |
10mA |
5V |
530Ω |
100A |
100mA |
10V |
100Ω |
10V |
1.13KΩ |
CT12—20A/20mA |
Φ12 |
20A |
20mA |
5V |
258Ω |
200A |
200mA |
10V |
50Ω |
10V |
530Ω |
CT12—50A/50mA |
Φ12 |
50A |
50mA |
5V |
100Ω |
400A |
400mA |
4V |
10Ω |
10V |
200Ω |
CT12—50A/100mA |
Φ12 |
50A |
100mA |
5V |
52.5Ω |
150A |
300mA |
3V |
10Ω |
CT12—100A/100mA |
Φ12 |
100A |
100mA |
5V |
50Ω |
400A |
400mA |
4V |
10Ω |
10V |
100Ω |
CT12B-100A/100mA |
Φ12 |
100A |
100mA |
5V |
50Ω |
240A |
240mA |
2.4V |
10Ω |
CT12—150A/150mA |
Φ12 |
150A |
150mA |
5V |
33Ω |
400A |
400mA |
4V |
10Ω |
10V |
66Ω |
CT12—200A/200mA |
Φ12 |
200A |
200mA |
5V |
25Ω |
400A |
400mA |
4V |
10Ω |
10V |
50Ω |

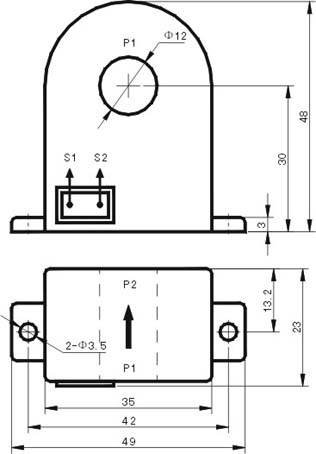

九、外型尺寸图
