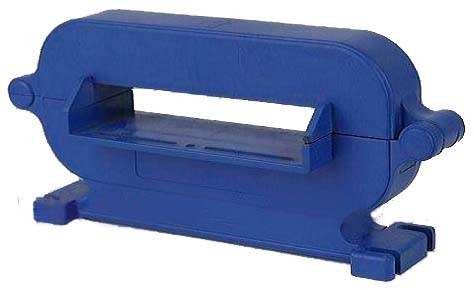

KFS系列122×22孔夹钳型三线制电流变送器

一、简  介

    KFS系列矩形122mm×22mm孔夹钳型三线制电流变送器是应用霍尔效应的开环电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

二、特  性

    1、应用霍尔效应的开环电流传感器

    2、符合UL94—V0标准的绝缘外壳

    3、原副边回路电绝缘

三、优  势

    最佳的性能／价格比、方便检测、穿孔方式、无插入损耗、抗干扰能力强、电流过载能力

四、应  用

    变频调速系统、通讯电源、电池电源、不间断电源、开关电源、斩波器、电化学

五、电参数

    产品型号：KFSA****—12222S

    原边额定有效值电流：AC 0～3000A各档

    产品型号：KFSD****—12222S

    原边额定有效值电流：DC 0～3000A各档

    产品型号：KFSAD****—12222S

    原边额定有效值电流：AC＋DC 0～3000A各档

    副边输出电压（或电流）：DC1～5V或DC2～10V或DC0～20mA或DC4～20mA

    电源电压（±5%）：＋12V_DC…＋24V_DC

    绝缘耐压（原副边之间）：50HZ，1分钟，3KV

    测量负载：10KΩ（电压输出型）250Ω（电流输出型）

    电流消耗：35mA

    测量总精度（25℃）：±1%F.S

    线性度：±1%

    零点失调电压（或电流）：±10mV（电压输出型）±0.2mA（电流输出型）

    温度漂移（0～＋70℃）：≤0.1%／℃

    响应时间：＜300ms

    di／dt跟随精度：100A／μs

    频带宽度：30Hz…3KHz

    环境操作温度：－10℃～＋70℃

    环境贮存温度：－25℃～＋85℃

    测量孔径：矩形孔82mm×22mm

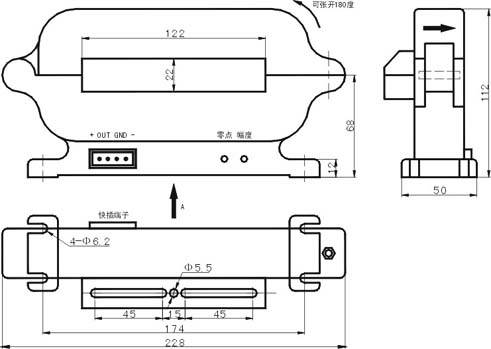

六、KFS系列矩形82mm×22mm孔夹钳型电流变送器外形尺寸图

    副边连接：

    ＋：电源电压＋12V_DC…＋24V_DC

    OUT：输出OUT

    GND：电源地GND

    －：空

    输出调节：

    幅度：幅度调节

    零点：零点调节

七、机械参数

    1、自然公差：±0.2mm

    2、原边穿孔：矩形孔122mm×22mm

    3、安装：4孔定位栓Φ6.2mm

八、使用说明

    1、当原边电流沿传感器箭头方向流动时，在输出端OUT获得同相电压（或电流）

    2、原边导体温度不得超过80℃

    3、原边母排完全充满原边穿孔时，可获得最佳动态特性

    4、原边额定电流值及副边额定电压（或电流）可由用户指定生产

    5、传感器模块必须按接线原理图的正确接线方法接线，将待测电流从模块穿芯孔穿入，即可从输出端测得电压（或电流）大小（注：错误的接线可能导致模块的损坏）

九、接线原理图
