LHT系列Φ25mm固定孔直检式电流传感器

一、简  介

    LHT系列Φ25mm固定孔霍尔电流传感器是应用霍尔效应的开环（直测）电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

二、特  性

    1、应用霍尔效应的开环（直测）电流传感器

    2、符合UL94—V0标准的绝缘外壳

    3、原副边回路电绝缘

三、优  势

    最佳的性能／价格比、方便检测、穿孔方式、无插入损耗、抗干扰能力强、电流过载能力

四、应  用

    变频调速系统、通讯电源、电池电源、不间断电源、开关电源、斩波器、电化学

五、电参数

    产品型号：LHT***—25

    原边额定有效值电流：AC或DC 0～500A各档

    副边跟踪输出电压：±4V 或 ±5V

    电源电压（±5%）：±12V_DC…±15V_DC（或＋12V_DC…＋24V_DC）

    绝缘耐压（原副边之间）：50HZ，1分钟，3KV

    测量负载：≥1KΩ

    电流消耗：25mA

    测量总精度（25℃）：±1%F.S

    线性度：±1%

    重复误差：±0.5%

    零点失调电压：±10mV

    磁失调电压：±10mV

    温度漂移（0～＋70℃）：≤0.1%／℃

    响应时间：＜10μs

    di／dt跟随精度：＞50A／μs

    频带宽度：DC～20KHz

    环境操作温度：－10℃～＋70℃

    环境贮存温度：－25℃～＋85℃

    测量孔径：Φ25mm

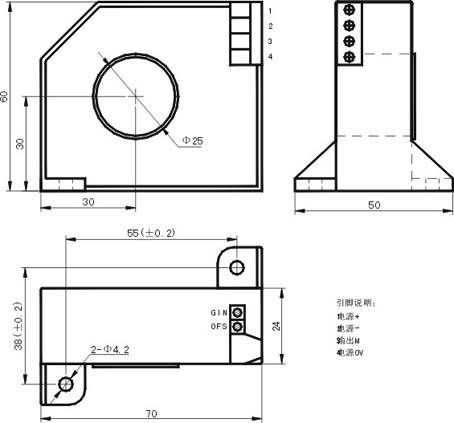

六、LHT系列Φ25mm固定孔开环电流传感器外形尺寸图

    副边连接：

    1、四线制连接：

       ＋：电源电压＋12V_DC…＋15V_DC

       OUT：输出OUT

       GND：电源地GND

       －：电源电压－12V_DC…－15V_DC

    2、三线制连接：

       ＋：电源电压＋12V_DC…＋24V_DC

       OUT：输出OUT

       GND：电源地GND

       －：空脚

    3、输出调节：

       幅度：幅度调节

       零点：零点调节

七、机械参数

    1、自然公差：±0.2mm

    2、原边穿孔：Φ25mm

    3、安装：2孔定位栓Φ4.2mm

八、使用说明

    1、当原边电流沿传感器箭头方向流动时，在输出端OUT获得同相电压（或电流）

    2、原边导体温度不得超过80℃

    3、原边母排完全充满原边穿孔时，可获得最佳动态特性

    4、原边额定电流值及副边额定电压（或电流）可由用户指定生产

    5、传感器模块必须按接线原理图的正确接线方法接线，将待测电流从模块穿芯孔穿入，即可从输出端测得电压（或电流）大小（注：错误的接线可能导致模块的损坏）

九、接线原理图

    双电源接线方式：

    单电源接线方式：
